Warum verwenden?
-
Ermitteln Sie den maximal erreichbaren Wirkungsgrad Ihres Applikators
-
Bewerten Sie die Übertragungseffizienz schnell
-
Erhalten Sie datenbasierte Ergebnisse
-
Überwachen Sie die Leistung des Applikators über die Zeit – einfach und zuverlässig
Wie wird es verwendet?

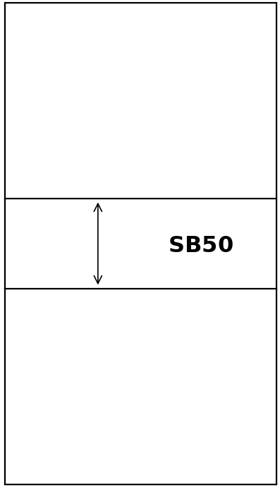

1. Klicken Sie auf die Schaltfläche „Auswählen…“ oben in der Mitte und wählen Sie ein kalibriertes dynamisches Hochformat-Muster aus der Datenbank aus.
2. Das ausgewählte Muster wird automatisch auf beiden Seiten (links und rechts jeweils um 50 mm) zugeschnitten, um Randartefakte zu entfernen, die durch das Fixierband entstehen (z. B. Übersprühungen oder Oberflächenverunreinigungen).
-
Wenn Sie ein Muster verwenden möchten, das schmaler als 350 mm ist (Standardfolienbreite: 450 mm – 100 mm Gesamtschnitt), müssen Sie den Zuschnitt zuerst manuell im Mustereditor vornehmen. Die Funktion verwendet dann Ihren manuellen Zuschnitt anstelle des automatischen.
💡 TIPP – Wussten Sie schon?
Wenn Sie mehrere Bilder gleichzeitig bearbeiten müssen, können Sie Ihre Arbeit durch die Batch-Verarbeitung deutlich beschleunigen.

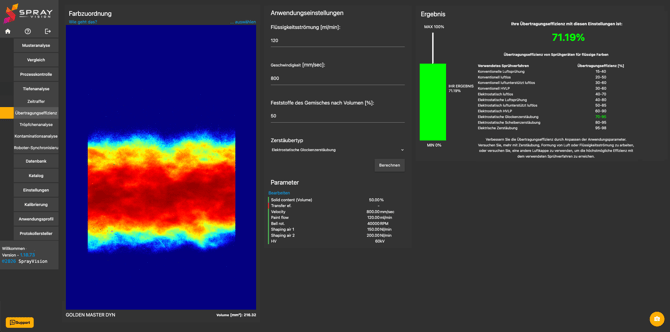

3. Für die Berechnung der Übertragungseffizienz geben Sie bitte Folgendes ein:
-
Materialfluss
-
Beschichtungsgeschwindigkeit (Geschwindigkeit des Applikationswerkzeugs)
-
Festkörperanteil des Lacks
4. Wählen Sie für die Visualisierung den Zerstäubertyp aus.
Diese Einstellung hat keinen Einfluss auf die Berechnung – sie dient lediglich dazu, das Ergebnis farblich in Bezug auf typische Leistungsbereiche des ausgewählten Applikatortyps darzustellen.
5. Klicken Sie auf „Berechnen“, und Sie sehen sofort, wie viel Lack auf die Folie übertragen wurde, basierend auf dem Materialfluss und dem ausgewählten Übertragungsbereich.
⚠️ WICHTIG – Eine ungenaue Kalibrierung beeinflusst die Ergebnisse der Berechnung der Übertragungseffizienz!
6. Sie können die Funktion „Applikationsprofil“ verwenden, um das Ergebnis der Übertragungseffizienz zusammen mit dem Muster zu speichern.
Wenn Sie das Applikationsprofil verwenden, können die Eingabeparameter (z. B. Applikatorgeschwindigkeit und andere für die Übertragungseffizienz relevante Einstellungen) bereits direkt während der Bildaufnahme gespeichert werden.
Das Applikationsprofil wird anschließend unter dem geladenen Bild angezeigt. Über die blaue Schaltfläche „Bearbeiten“ können Sie das Ergebnis der Übertragungseffizienz kopieren und für spätere Vergleiche speichern.
