¿Por qué utilizarlo?
-
Descubra la máxima eficiencia alcanzable de su aplicador.
-
Evalúe la TE (eficiencia de transferencia) de forma rápida.
-
Obtenga resultados basados en datos.
-
Supervise el rendimiento del aplicador a lo largo del tiempo, de manera sencilla y fiable.
¿Cómo utilizarlo?
1. Haga clic en el botón «Seleccionar…» situado en la parte superior central y elija una pauta dinámica vertical calibrado de la base de datos.
2. La pauta seleccionada se recorta automáticamente 50 mm tanto en el lado izquierdo como en el derecho para eliminar los artefactos en los bordes causados por la cinta de fijación (por ejemplo, marcas por sobrepulverización o contaminación de la superficie).
-
Si necesita utilizar una pauta con una anchura inferior a 350 mm (la anchura estándar de la lámina es de 450 mm – 100 mm de recorte total), primero debe aplicar el recorte manualmente en el Editor de Pautas. Posteriormente, la función utilizará su recorte manual en lugar del recorte automático.
💡 CONSEJO – ¿Lo sabía?
Si necesita editar varias imágenes a la vez, puede acelerar su trabajo mediante el procesamiento por lotes.
3. Para el cálculo del Análisis de Transferencia, introduzca lo siguiente:
- Caudal de fluido
- Velocidad de aplicación (velocidad de la herramienta de aplicación)
- Contenido de sólidos de la pintura
4. Para la visualización, seleccione el tipo de atomizador.
Esta configuración no afecta al cálculo; únicamente colorea el resultado en función de los rangos de rendimiento habituales para el tipo de aplicador seleccionado.

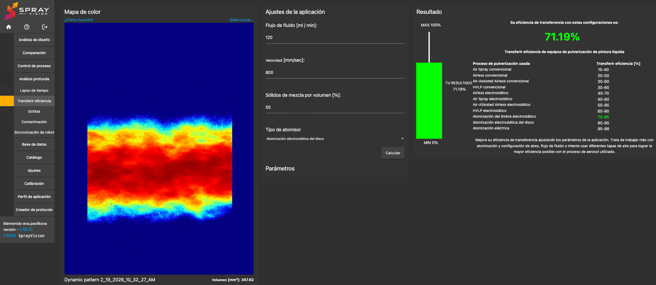

5. Haga clic en «Calcular» y podrá conocer inmediatamente cuánta pintura se ha transferido a la lámina, en función del caudal de fluido y del área de transferencia seleccionada.
⚠️ IMPORTANTE – Una calibración inexacta afectará a los resultados del cálculo de la TE (eficiencia de transferencia).
6. Puede utilizar la función Perfil de aplicación para guardar el resultado de la TE (eficiencia de transferencia) junto con la pauta.
Si utiliza el perfil de aplicación, los parámetros de entrada (por ejemplo, la velocidad del aplicador y otros ajustes relevantes para la TE) también pueden guardarse directamente durante la captura de la imagen.
Posteriormente, verá el perfil de aplicación debajo de la imagen cargada y, al hacer clic en el botón azul «Editar», podrá copiar y guardar el resultado de la TE para comparaciones posteriores.
