Pourquoi l’utiliser ?
-
Découvrir l’efficacité maximale atteignable de votre applicateur.
-
Évaluer rapidement le taux de transfert.
-
Obtenir des résultats basés sur les données.
-
Surveiller les performances de l’applicateur dans le temps, facilement et en toute confiance.
Comment l’utiliser ?

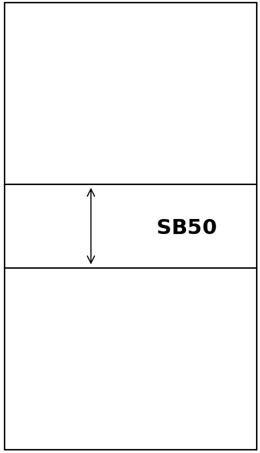

1. Cliquez sur le bouton « Sélectionner… » en haut au centre et choisissez un motif dynamique portrait calibré dans la base de données.
2. Le motif sélectionné est automatiquement recadré de 50 mm à gauche et à droite afin d’éliminer les artefacts de bord causés par le ruban de fixation (par exemple des traces de surpulvérisation ou une contamination de surface).
- Si vous devez utiliser un motif plus étroit que 350 mm (la largeur standard de la feuille est 450 mm – 100 mm de recadrage total), vous devez d’abord appliquer le recadrage manuellement dans l’Éditeur de motif. La fonction utilisera alors votre recadrage manuel au lieu du recadrage automatique.
💡 ASTUCE – Le saviez-vous ?
Si vous devez modifier plusieurs images à la fois, vous pouvez accélérer votre travail grâce au traitement par lots.
3. Pour le calcul de l’Analyse de transfert, veuillez saisir:
-
Débit de fluide
-
Vitesse de revêtement (vitesse de l’outil d’application)
-
Teneur en solides de la peinture
4. Pour la visualisation, choisissez le type d’atomiseur.
Ce paramètre n’affecte pas le calcul — il sert uniquement à colorer le résultat en fonction des plages de performance courantes pour le type d’applicateur sélectionné.
5. Cliquez sur « Calculer » et vous pourrez immédiatement savoir quelle quantité de peinture a été transférée sur la feuille, en fonction du débit de fluide et de la zone de transfert sélectionnée.
⚠️ IMPORTANT – Une calibration inexacte affectera les résultats du calcul de l’efficacité de transfert!
6. Vous pouvez utiliser la fonctionnalité « Profil d’application » pour enregistrer le résultat du taux de transfert avec le motif.
Si vous utilisez le profil d’application, les paramètres d’entrée (par exemple la vitesse de l’applicateur et d’autres réglages importants pour le taux de transfert) peuvent également être enregistrés immédiatement lors de la capture de l’image.
Vous verrez ensuite le profil d’application sous l’image chargée, et en cliquant sur le bouton bleu « Modifier », vous pourrez copier et enregistrer le résultat de l’efficacité de transfert pour des comparaisons ultérieures.
