Tröpfchenanalyse

Legen Sie die Folie mit dem Sprühmuster in das SprayCapture-Gerät ein.

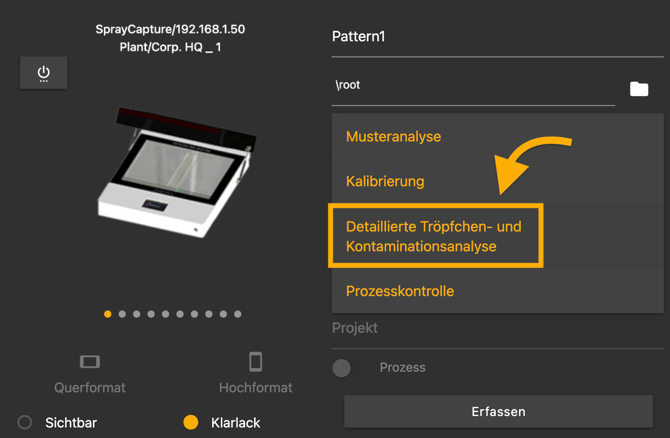

Wählen Sie im Capture-Einheiten-Manager die Option „Detail Droplet and Contamination Analysis“ aus.
Führen Sie die erste Aufnahme durch – anschließend werden Sie aufgefordert, den gewünschten Bereich auf der Folie innerhalb der SprayCapture-Einheit für einen hochauflösenden Zuschnitt zu markieren.

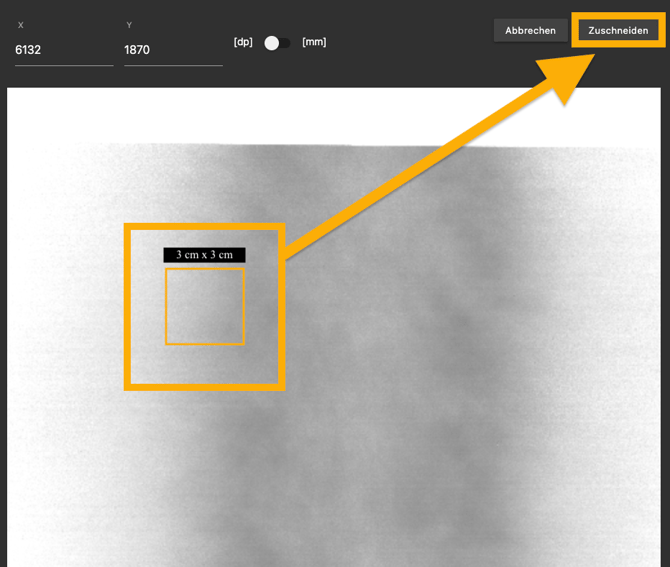

Nach der ersten Aufnahme markieren Sie den Bereich für den hochauflösenden Zuschnitt auf der eingelegten Folie innerhalb der SprayCapture-Einheit.
Der zugeschnittene Bereich kann mit dem Mausrad angepasst werden, im Bereich von 1×1 cm bis maximal 5×5 cm.

Bei Bedarf können die exakten X-/Y-Koordinaten verwendet werden, um eine präzise Positionierung des Zuschnitts sicherzustellen.

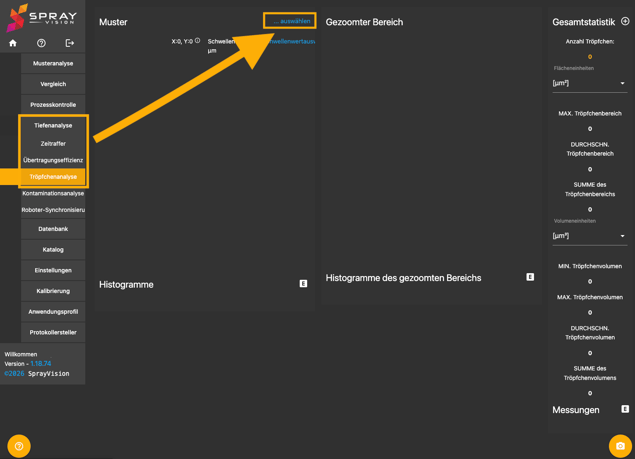

Navigieren Sie im Menü zu Tiefenanalyse.
Wählen Sie das Modul Tröpfchenanalyse aus.
Klicken Sie auf „Auswählen“ und öffnen Sie das zuvor in der Datenbank erfasste Bild.

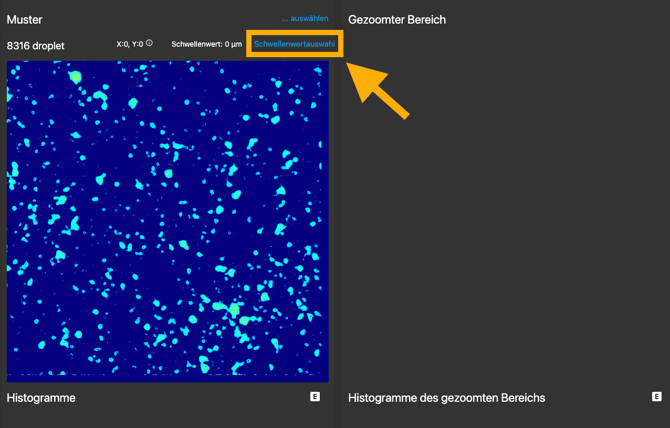

Klicken Sie auf „Schwellwertauswahl“, um den Tröpfendickenbereich für die Analyse festzulegen.

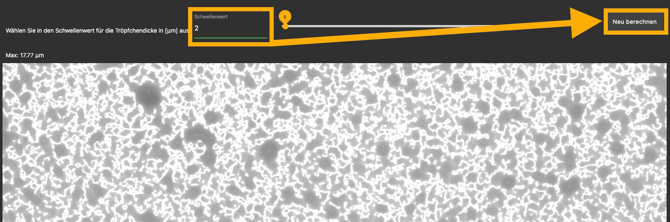

Geben Sie den gewünschten Tröpfendickenwert ein.
Klicken Sie auf „Neu berechnen“, um die Analyse zu starten.

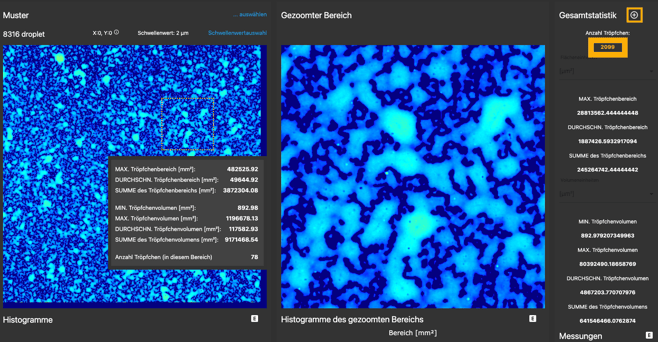

Die Software zeigt die Gesamtanzahl der Tröpfen innerhalb der ausgewählten Schichtdicke an.
Um mehrere Schichtdicken zu analysieren, klicken Sie auf die Schaltfläche „+“, um das aktuelle Ergebnis zu speichern, und wiederholen Sie den Vorgang mit unterschiedlichen Schwellwerten.
Fahren Sie fort, bis alle relevanten Tröpfendicken analysiert wurden.

Sobald alle Messungen abgeschlossen sind, bestimmen Sie die dominierende Tropfendicke, um die Zerstäubungseigenschaften zu bewerten.
Bei Bedarf können Sie die Ergebnisse zur weiteren Analyse in eine .csv-Datei exportieren.

Das Modul Tröpfchenanalyse dient zur Berechnung der Anzahl von Tropfen einer bestimmten Schichtdicke im markierten Bereich des Sprühmusters.
