1. Benachrichtigungs- und Warnsystem
Die SprayCapture-Software verfügt über ein automatisches Benachrichtigungssystem, das eine rechtzeitige Rekalibrierung sicherstellt. Nach der Erfassung von 1.200 Bildern oder nach einer Nutzungsdauer von 12 Monaten erscheint ein Warnsymbol sowie eine Benachrichtigung im Capture Manager.
Dieses System trägt dazu bei, die Genauigkeit der Kalibrierungskurve über die Zeit hinweg aufrechtzuerhalten.
ℹ️ HINWEIS – Wenn die Kalibrierung ihre Gültigkeitsdauer überschritten hat, ist das Capturing weiterhin möglich, jedoch bleibt eine Warnmeldung im Erfassungsmenü der Einheit sichtbar.
2. Kalibrierungs-Workflow
Der Rekalibrierungsprozess besteht aus den folgenden Schritten:
-
Bereiten Sie Ihre „Kalibrierreferenz der Einheit“ vor, die zusammen mit dem SprayCapture-Gerät geliefert wurde und dieselbe Seriennummer auf dem Etikett wie das zu kalibrierende Gerät aufweist.
ℹ️ HINWEIS – Handhaben Sie die Kalibrierreferenz der Einheit ausschließlich mit sauberen Handschuhen und reinigen Sie diese nur mit einem Kamelhaarpinsel. Nach Abschluss des Vorgangs bewahren Sie die Referenz an einem dunklen, trockenen und sauberen Ort auf, vorzugsweise in der Originalverpackung.
⚠️ WICHTIG – Die Hauptursache für die Verschlechterung der Kalibrierreferenzplatte der Einheit ist die regelmäßige Nutzung. Weitere Einflussfaktoren sind Hitze, Feuchtigkeit, Fingerabdrücke, Spritzer (einschließlich Speichel), chemische Dämpfe und Gase, eine unsachgemäße Reinigung der Emulsion mit anderen Mitteln als einem weichen Kamelhaarpinsel sowie mechanische Beschädigungen.
-
Klicken Sie im Capturing Unit Manager auf die Warnschaltfläche „C!“.
-
Kalibrierungsproben erfassen:

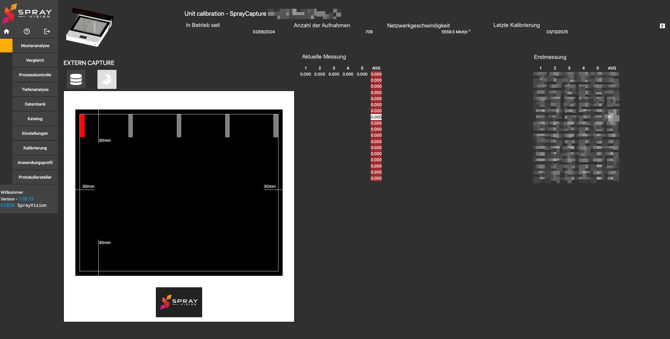

Die Proben werden in verschiedenen Positionen erfasst, um eine vollständige Abdeckung sicherzustellen. Beachten Sie dazu das Diagramm Ihres Geräts, das Ihnen Schritt für Schritt zeigt, wo die Kalibrierreferenz der Einheit platziert werden muss, wie in den unten stehenden Abbildungen dargestellt.
-
Anzeige der Abweichung in Prozent
Das System berechnet und zeigt die Abweichungen von der ursprünglichen Erstmessung der Kalibrierreferenz der Einheit an, die während der Qualitätsprüfung bei der Geräteherstellung ermittelt wurde.
-
Speicherung der Kalibrierungskurve
Basierend auf diesen Abweichungen wird die Kalibrierungskurve automatisch gespeichert und für die zukünftige Verwendung bereitgestellt.
⚠️ WICHTIG – Eine Kalibrierung ist zwingend erforderlich, nachdem die Hintergrundbeleuchtung oder der Bildsensor ausgetauscht wurde, um eine optimale Leistung sicherzustellen.
3. Kalibrierungsergebnisse
Der letzte Schritt des Kalibrierungsprozesses erzeugt ein Wiederholbarkeitszertifikat, das als Nachweis für die Konsistenz und Qualität der Kalibrierung der Einheit dient.
4. Tipps für eine effektive Kalibrierung
Stellen Sie sicher, dass die Kalibrierplatte sauber ist und während des Prozesses korrekt positioniert wird.
Die korrekte Kalibrierposition können Sie der oben dargestellten Abbildung entnehmen.
Halten Sie die Kalibrierplatte innerhalb des Arbeitsbereichs.
Die Kalibrierplatte ist korrekt positioniert, wenn der Text lesbar ist, während Sie vor der Einheit stehen.
Befolgen Sie stets die Anweisungen der Software, um jeden Schritt effizient abzuschließen.
Regelmäßige Überprüfungen und eine rechtzeitige Rekalibrierung tragen dazu bei, die Lebensdauer und Genauigkeit Ihrer SprayCapture-Geräte zu verlängern.
Wenn Sie während des Kalibrierungsprüfprozesses der Einheit auf Probleme stoßen, zögern Sie bitte nicht, unseren Support unter helpdesk@sprayvision.com zu kontaktieren.
