Es gibt zwei Möglichkeiten, ein Bild im Modul Musteranalyse zu öffnen. Sie können das Bild entweder direkt in der Musteranalyse auswählen oder es durch Doppelklick auf das gewünschte Bild im Modul Datenbank öffnen und anschließend zur Musteranalyse wechseln.

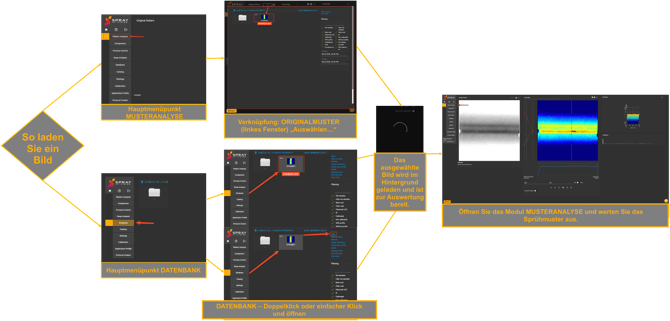

Der Öffnungsprozess hängt von Ihren persönlichen Präferenzen ab. Nachfolgend finden Sie eine Infografik zum Öffnen von Bildern:
🔎 Artikelübersicht

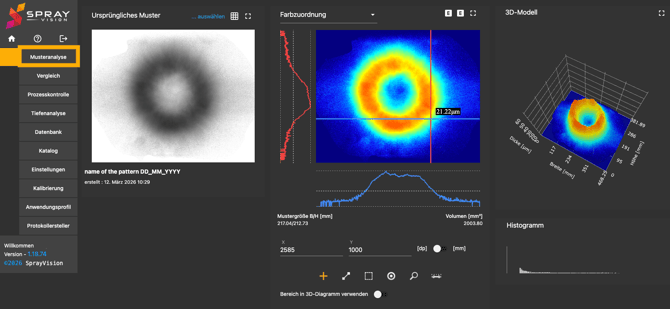

Modul Musteranalyse
Dieses Modul stellt Werkzeuge für die schnelle Analyse erfasster Muster bereit, wie z. B.:
- Messung der Musterabmessungen
- Messung des Mustervolumens
- Messung der auf eine Folie aufgetragenen Trockenschichtdicke im Querschnitt, punktweise oder innerhalb eines benutzerdefinierten Bereichs
- Messung von SB50 und Kapton-Klebeband-Ausschnitten
- Intensitätshistogramm
- Export der gemessenen Schichtdickenwerte

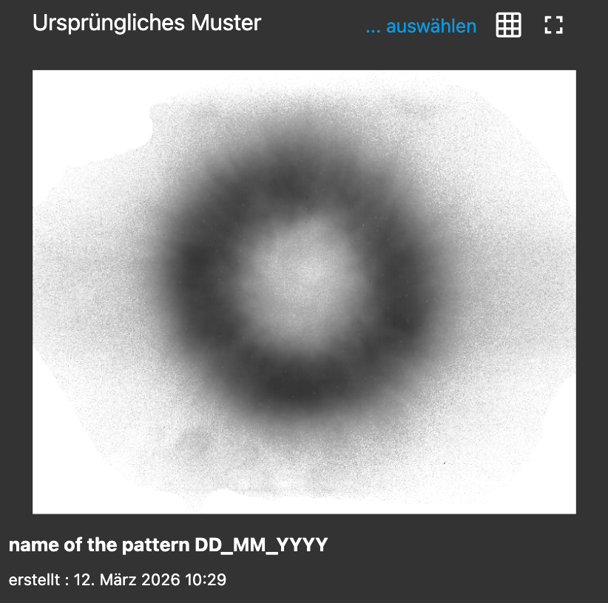

Originalmuster
- Unterstützt das Verständnis der Details des Originalbildes.
- Das Originalbild wird in Graustufen erfasst.

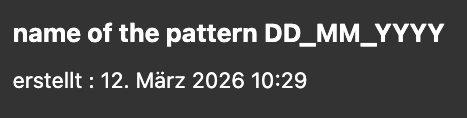

- Zeigt den Bildnamen und den Zeitstempel der Aufnahme an.
- Verknüpfung zum entsprechenden Datenbankeintrag.

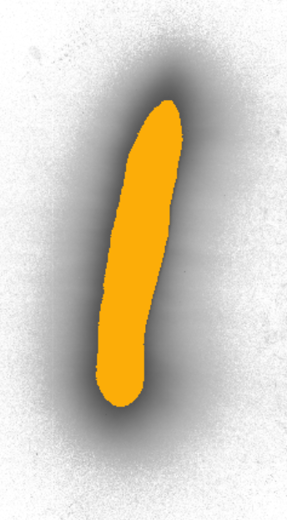

- Zeigt die automatische Randdetektion des Sprühmusters, die als Grundlage für die Berechnung der dargestellten Musterabmessungen dient.
- Vollbildmodus für eine bessere Betrachtung des Originalbildes zur Fehlerprüfung.
Für eine hochdetaillierte Analyse von Tröpfen wird das Modul Tiefenenanalyse empfohlen.

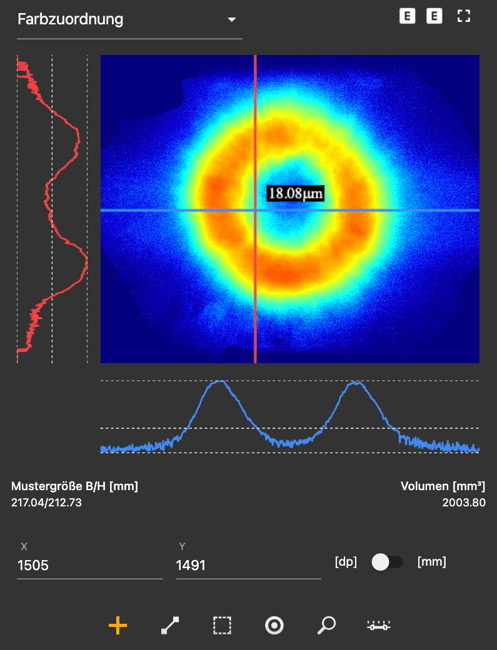

Farbzuordnung
Das Originalbild wird in eine Farbkarte umgewandelt (zur besseren Erkennung der Schichtdicke innerhalb des Musters). Messungen können an jeder Stelle des Musters durchgeführt werden.
-
Vollbildmodus für eine detaillierte Analyse des Musters.
Die Farbkarte stellt die vom Sensor erfasste Intensität im Bereich von 0–1C* dar:
-
Bei angewendeter Kalibrierung werden die Werte in [μm] angegeben.
- 0C = maximale Intensität, minimale Abschattung (dunkelblau)
- 1C = minimale Intensität, maximale Abschattung (dunkelrot)

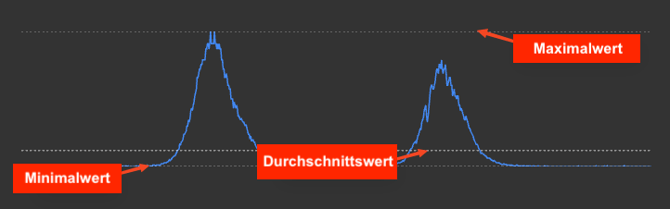

Visualisierung der gemessenen Werte entlang der X- und Y-Achsen (rote und blaue Kurven):
-
Der Achsenmittelpunkt kann frei positioniert werden.
-
Einzelne Werte können durch Bewegen des Mauszeigers über die Kurve abgelesen werden.
-
Sie können in bestimmte Bereiche der Kurve hineinzoomen, indem Sie einen Bereich auswählen (Ziehen mit der linken Maustaste), oder die Ansicht durch Neupositionierung des Achsenmittelpunkts zurücksetzen.

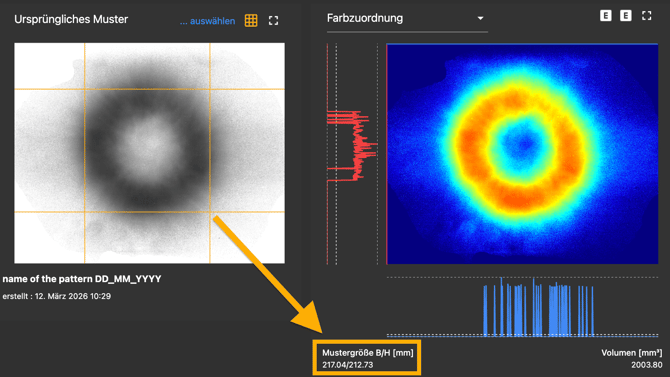

Mustergröße (B/H) [mm]
-
Breite und Höhe – automatisch erkannter Bereich.
Die Erkennung funktioniert nur korrekt, wenn das Muster klar sichtbar ist. Für eine präzise Erkennung ist ein ausreichender Anteil an dunklem Grau erforderlich – alles außerhalb des Schwellwerts wird ignoriert.
Der Schwellwert ist fest vorgegeben (hardcodiert). Der Bereich des automatisch erkannten Musters kann im Mustereditor angezeigt werden, um das Verständnis zu verbessern.
Volumen
-
Einheiten [vox] werden vor der Kalibrierung angezeigt. „Voxels“ sind Pixel, die den oben definierten Graustufen-Schwellwert überschreiten. Nach der Kalibrierung werden die Einheiten in mm³ umgerechnet.
-
Einheiten [mm³] werden angezeigt, wenn eine Kalibrierung zugewiesen ist.
Cursor-Koordinaten im Achsenmittelpunkt X, Y in [dp] oder [mm]
-
Der Punkt 0,0 befindet sich in der linken unteren Ecke.
-
dp = Density-Pixel-Einheit, wobei sich 0,0 ebenfalls in der linken unteren Ecke befindet.
Kreuz aktivieren / deaktivieren
-
Klicken Sie auf den Bildbereich, um den Messbereich zu fixieren. Klicken Sie erneut, um die Fixierung aufzuheben.
-
Werkzeug zur punktuellen Messung sowie zur Messung entlang der X- und Y-Querschnitte (misst die erfasste Lichtintensität bzw. die Trockenschichtdicke auf der Folie).

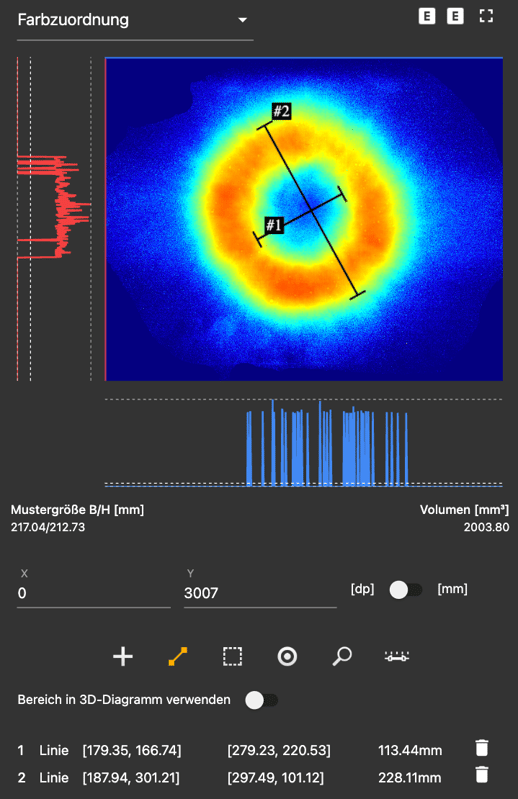

Linie zeichnen
-
Messwerkzeug zum Zeichnen von Linien bzw. Segmenten (linke Maustaste gedrückt halten und ziehen).
Beispiel:

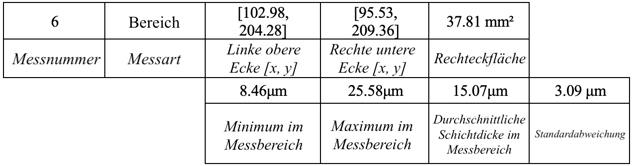

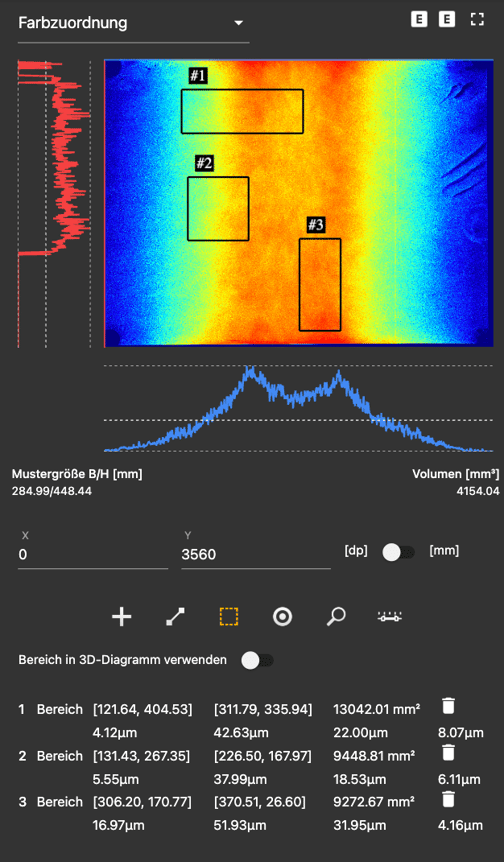

Bereich untersuchen
- Messung durch Zeichnen eines Rechtecks (linke Maustaste gedrückt halten und ziehen).
Beispiel:

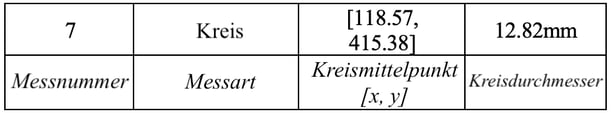

Durchmesser untersuchen
-
Ein spezialisiertes Werkzeug zur Messung der Abmessungen des Ausstoßes eines Rotationszerstäubers.
Beispiel:

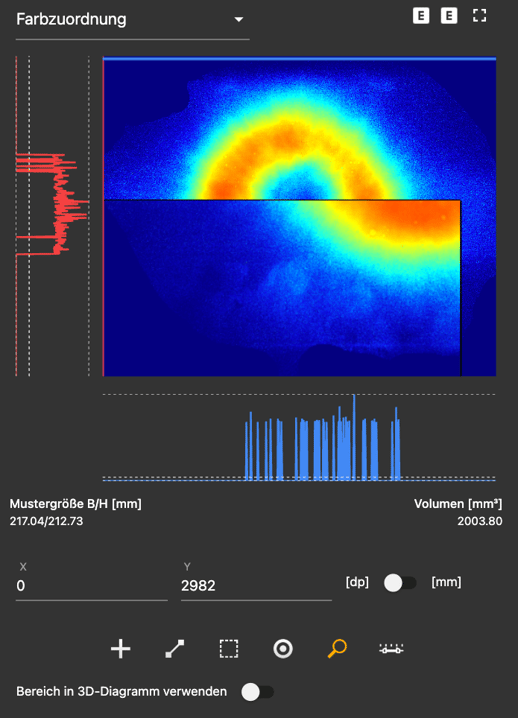

Zoom
- Durch Klicken auf einen Bereich der Farbzuordnung wird ein vergrößertes Fenster zur genaueren Betrachtung und Messung der Schichtdicke geöffnet.

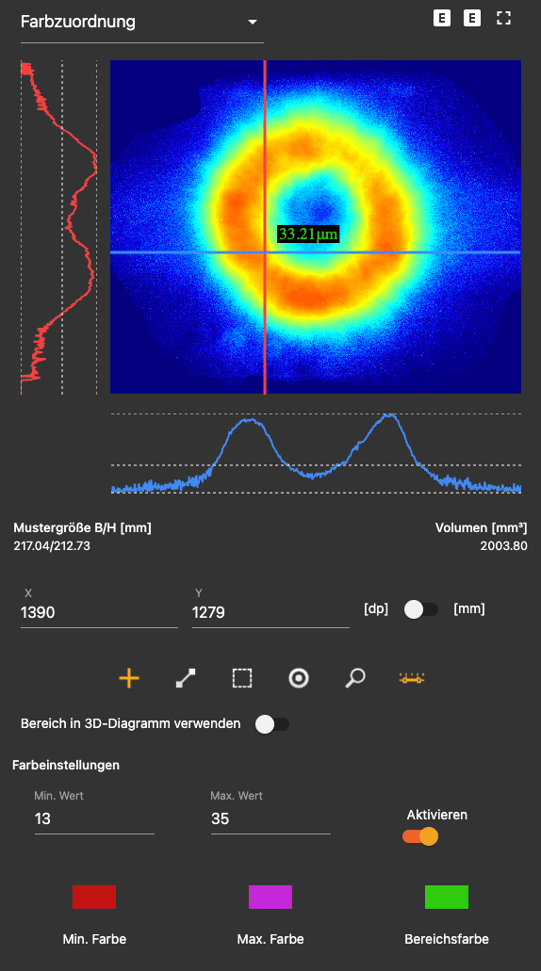

Farbeinstellungen
-
Farbbereichseinstellungen: Passt den Bereich für die Farbzuordnung der Schichtdickenwerte neben dem Cursor an.
-

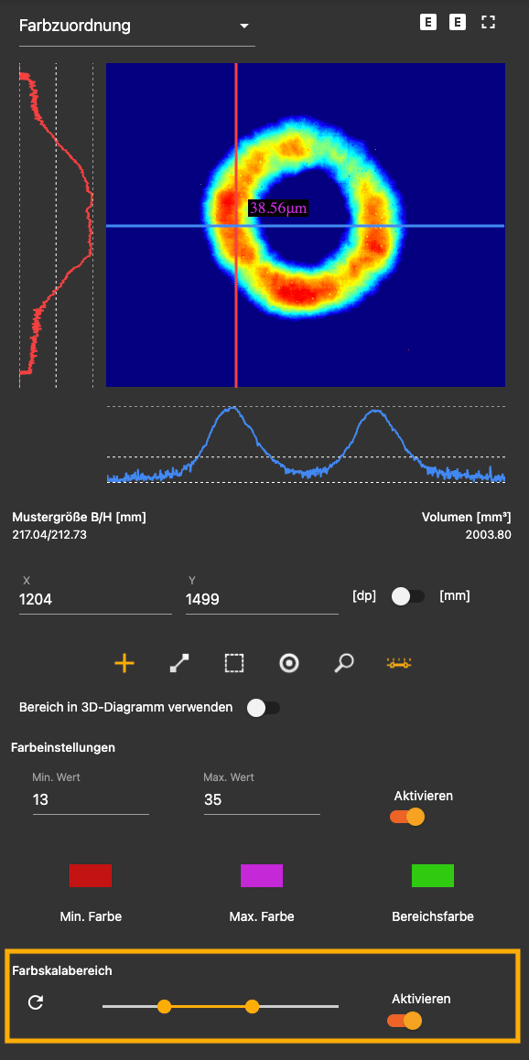

Anpassung der Farbskala: Aktivieren Sie die Funktion über den Umschalter, passen Sie anschließend den Bereich an und klicken Sie auf das Aktualisierungssymbol (kreisförmiger Pfeil). Die Farbskala wird daraufhin neu berechnet.

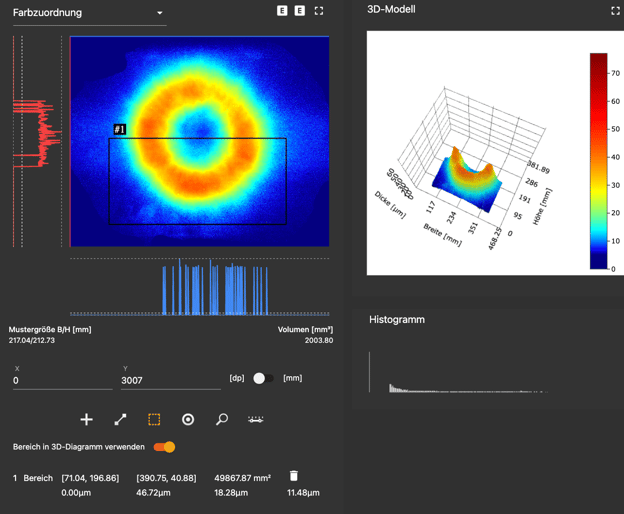

Bereich im 3D-Diagramm verwenden
-
Der ausgewählte Bereich (Untersuchungsbereich) wird in 3D dargestellt, wenn Sie den Umschalter „Bereich im 3D-Diagramm verwenden“ aktivieren.
3D-Modell
Ein 3D-Modell der aufgetragenen Schicht hilft dabei, die Detailmerkmale einer ungleichmäßigen Schicht besser zu verstehen.
-
Das Modell kann zur weiteren Analyse gedreht werden.
-
Die Darstellung kann als .png-Datei exportiert werden. Für die Erstellung von Berichten verwenden Sie das speziell dafür entwickelte Modul Protocol Creator.

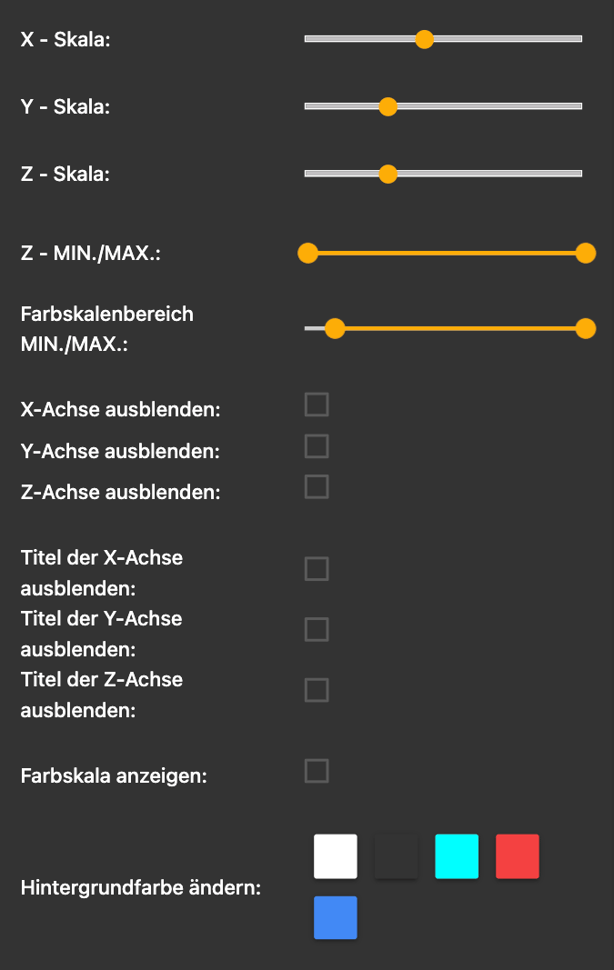

Wenn Sie sich auf einen bestimmten Schichtdickenbereich des Musters konzentrieren möchten, können Sie das Erscheinungsbild des Modells anpassen.
So nehmen Sie die Anpassung vor:
-
Öffnen Sie das Vollbild-Popup-Fenster und bewegen Sie den Schieberegler auf den gewünschten Bereich.
-
Zusätzlich können Sie das Raster ausblenden, die Legendenleiste mit dem Farbbereich anzeigen und weitere Einstellungen vornehmen.

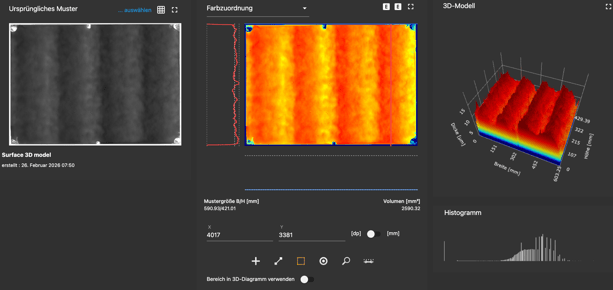

Vor der Anpassung:
Nach der Anpassung:

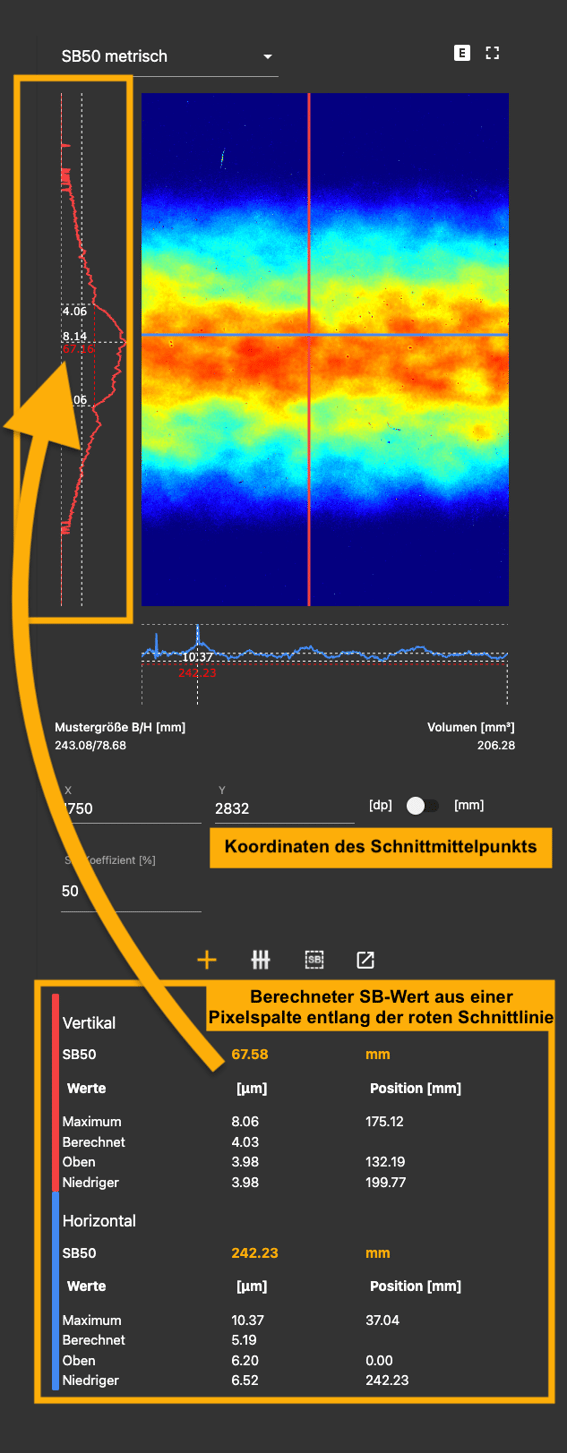

SB50-Kennzahl
Zusätzlich zur Farbkarte ermöglicht das Modul Musteranalyse auch die Verwendung der SB50-Kennzahl, um Ihre erfassten Bilder zu analysieren.

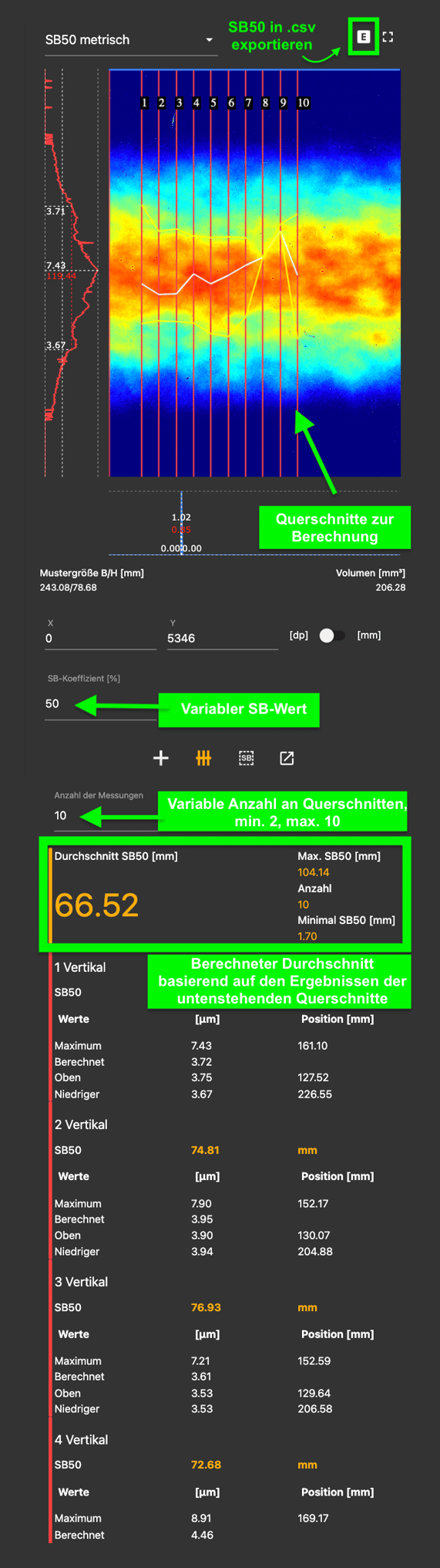

Multicut SB50
Messung entlang eines Querschnitts von 2 bis 10 Pixelreihen/-spalten.
Ähnlich wie beim CUT SB50-Werkzeug. Die Messung erfolgt durch Klicken und Ziehen in die gewünschte Position und Richtung. Nach der Auswahl des Messbereichs können Sie die Anzahl der Schnitte innerhalb dieses Bereichs anpassen.
Die Funktion liefert sowohl einzelne Messwerte als auch die Endberechnung.
- Die weiße Linie im Bereich zeigt den Mittelpunkt der maximalen Schichtdicke an.
- Die gelbe Umrandung kennzeichnet die 50%-Punkte an den Rändern des effektiven Bereichs.

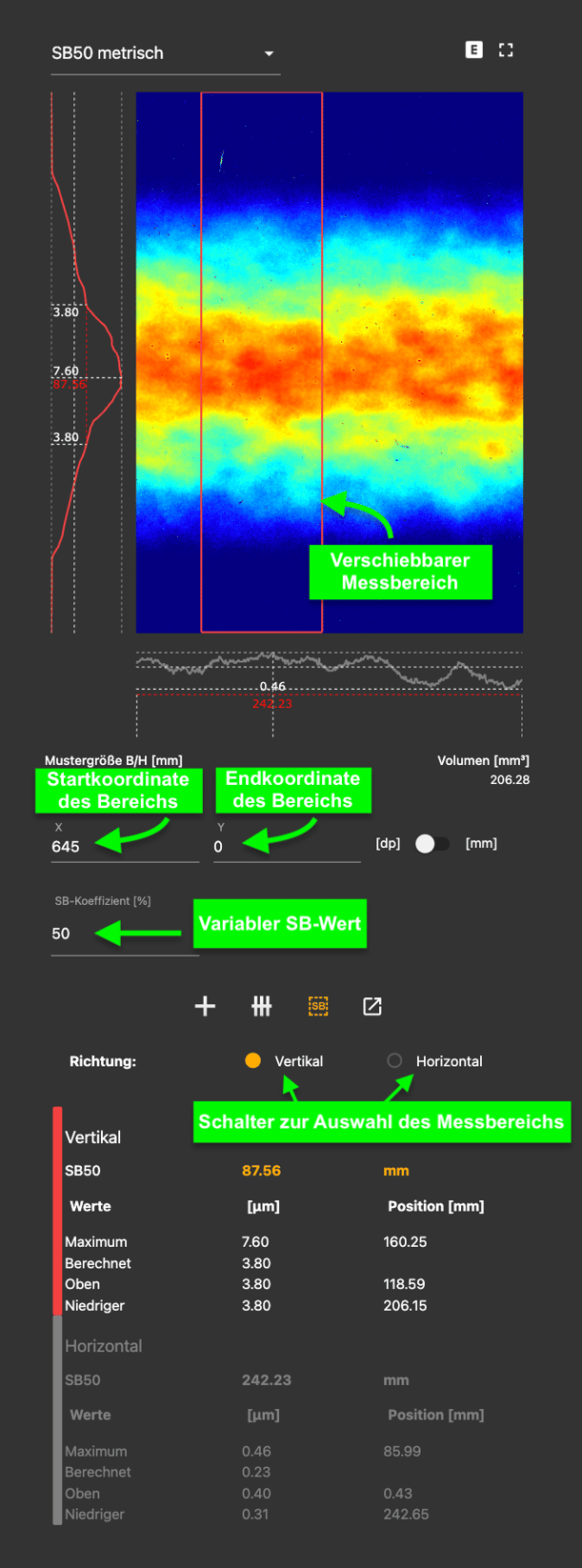

Bereich SB50
Messung des durchschnittlichen SB50-Werts innerhalb eines ausgewählten Bereichs, berechnet für jede einzelne Pixelreihe.
Dies ist das am häufigsten verwendete Werkzeug zur Messung von SB50, da der SB-Wert in jeder Pixelreihe innerhalb des ausgewählten Bereichs gemessen und anschließend gemittelt wird. Dadurch entsteht eine glatte Kurve ohne extreme Schwankungen, die beispielsweise durch Verschmutzungen oder Unregelmäßigkeiten im ausgewählten Bereich verursacht werden.
-
Richten Sie das Rechteck immer senkrecht zur Richtung des dynamischen Musters aus. Ziehen Sie anschließend das Rechteck über das Bild, um die am besten geeignete Messposition auszuwählen.
- Die X-Koordinate gibt den Startpunkt der linken Seite des vertikalen Rechtecks an.
- Die Y-Koordinate gibt den Startpunkt der unteren Seite des horizontalen Rechtecks an.

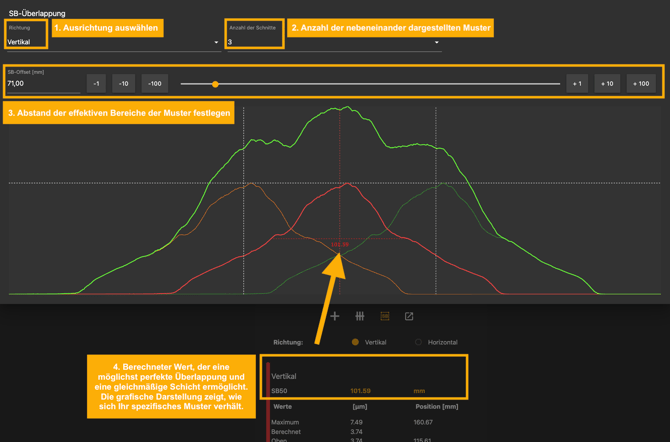

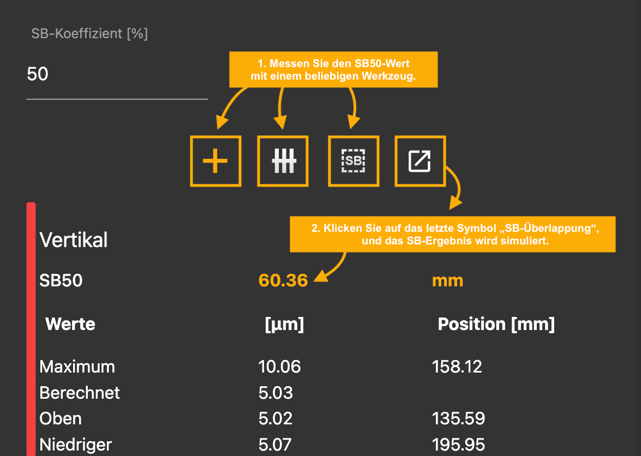

SB-Überlappung
Eine Simulation der Überlappung mit anpassbaren Parametern.
-
Durch Klicken auf das Symbol wird ein Popup-Fenster geöffnet.
-
Um eine SB-Musterüberlappung zu simulieren, führen Sie eine Messung mit einem der Werkzeuge durch. Der Schichtdickenverlauf wird anschließend in ein Popup-Fenster übertragen, in dem die Überlappung anhand einstellbarer Parameter simuliert werden kann.
-
Der berechnete SB-Wert zeigt Ihnen, welche Einstellung zu einer optimalen Überlappung und gleichmäßigen Schicht führt. Die grafische Darstellung zeigt, wie sich Ihr spezifisches Muster bei der gewählten SB-Einstellung verhält.

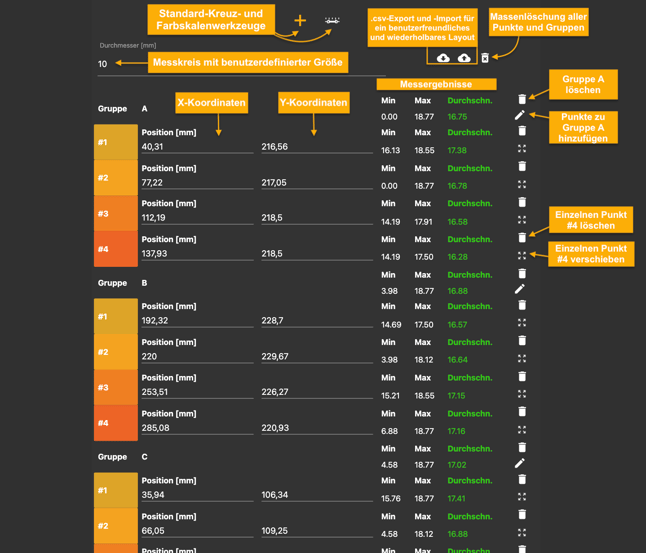

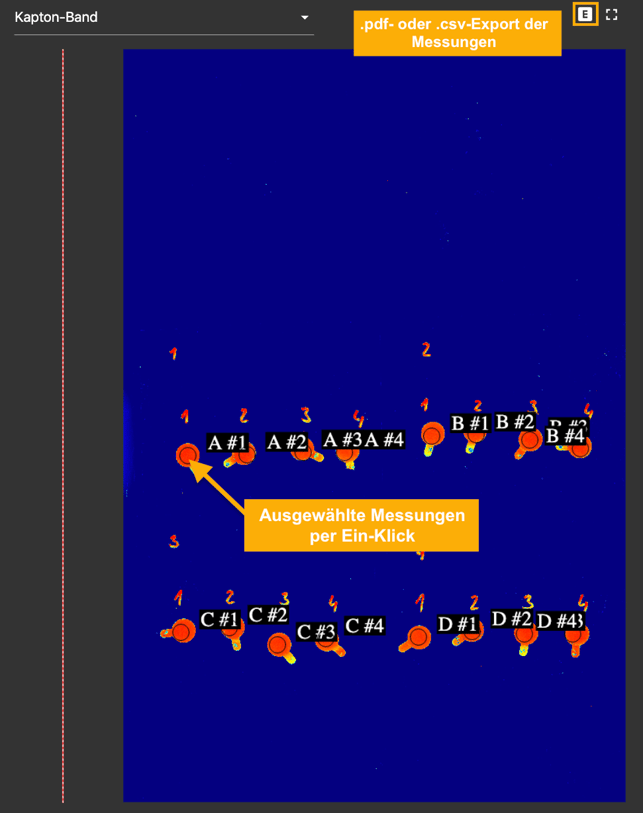

Kapton-Band
Die dritte Option in der Ansicht Musteranalyse ist das Modul Kapton-Band. Dieses Modul dient der schnellen Messung von Kapton-Ausschnitten (oder kleinen kreisförmigen Bereichen auf beliebigen Schichten).
-
.csv-Export und -Import ermöglichen ein benutzerfreundliches und wiederholbares Layout (Schaltflächen mit Wolkensymbolen).
-
Benutzer können eigene Gruppennamen vergeben, exakte Positionen der Messpunkte festlegen und das gesamte Layout für die spätere Verwendung speichern.
